了解交流伺服驅動器的工作原理和作用

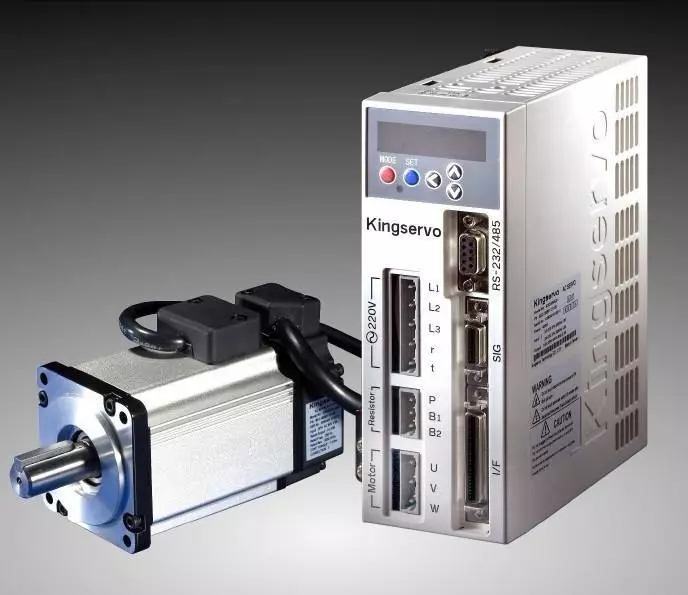

什么是交流伺服驅動器

交流伺服驅動器（servo drives）又稱為“伺服控制器”、“伺服放大器”，是用來控制伺服電機的一種控制器，其作用類似于變頻器作用于普通交流馬達，屬于伺服系統的一部分，主要應用于高精度的定位系統。一般是通過位置、速度和力矩三種方式對伺服電機進行控制，實現高精度的傳動系統定位，目前是傳動技術的高端產品。

交流伺服驅動器的作用

交流伺服驅動器是驅動伺服電機使設備產生動力而正常運轉，它的功能細分的話有很多種，而隨著品牌的不同功能性也不盡相同。類似科峰 自 動化的伺服電機功能相對較多，盤點一下大致有以下幾個方面：

1、參數分組化設置、控制模式再線任意切換；

2、控制電源交流輸入、可設置的寬電壓輸入；

3、瞬間掉電快速停機保護功能；

4、再生制動、動態制動功能；

5、絕對值系統電壓監控，低壓警告功能；

6、調試軟件支持參數管理、監控、示波器功能。

交流伺服驅動器工作原理

目前主流的伺服驅動器均采用數字信號處理器（DSP）作為控制核心，可以實現比較復雜的控制算法，實現數字化、網絡化和智能化。功率器件普遍采用以智能功率模塊（IPM）為核心設計的驅動電路，IPM內部集成了驅動電路，同時具有過電壓、過電流、過熱、欠壓等故障檢測保護電路，在主回路中還加入軟啟動電路，以減小啟動過程對驅動器的沖擊。功率驅動單元首先通過三相全橋整流電路對輸入的三相電或者市電進行整流，得到相應的直流電。經過整流好的三相電或市電，再通過三相正弦PWM電壓型逆變器變頻來驅動三相永磁式同步交流伺服電機。功率驅動單元的整個過程可以簡單的說就是AC-DC-AC的過程。整流單元（AC-DC）主要的拓撲電路是三相全橋不控整流電路。

交流伺服驅動器是現代運動控制的重要組成部分，被廣泛應用于工業機器人及數控加工中心等自動化設備中。尤其是應用于控制交流永磁同步電機的伺服驅動器已經成為國內外研究熱點。當前交流伺服驅動器設計中普遍采用基于矢量控制的電流、速度、位置3閉環控制算法。該算法中速度閉環設計合理與否，對于整個伺服控制系統，特別是速度控制性能的發揮起到關鍵作用。

在交流伺服驅動器速度閉環中，電機轉子實時速度測量精度對于改善速度環的轉速控制動靜態特性至關重要。為尋求測量精度與系統成本的平衡，一般采用增量式光電編碼器作為測速傳感器，與其對應的常用測速方法為M/T測速法。M/T測速法雖然具有一定的測量精度和較寬的測量范圍，但這種方法有其固有的缺陷，主要包括：1）測速周期內必須檢測到至少一個完整的碼盤脈沖，限制了最低可測轉速；2）用于測速的2個控制系統定時器開關難以嚴格保持同步，在速度變化較大的測量場合中無法保證測速精度。因此應用該測速法的傳統速度環設計方案難以提高伺服驅動器速度跟隨與控制性能。
